液氮管路流量調節裝置作為低溫流體控制領域的核心設備，廣泛應用于工業、醫療、科研等場景。其核心功能是通過精確調控液氮在管道中的流量，確保系統在 - 196℃超低溫環境下穩定運行，同時滿足節能、安全、高效的需求。以下從技術原理、核心部件、應用場景及發展趨勢等方面展開詳細解析。

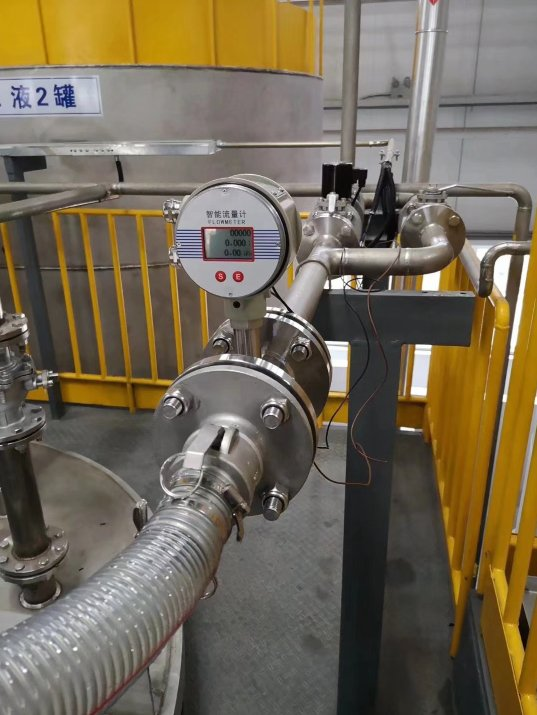

液氮管路流量調節裝置的工作原理基于壓力 - 流量動態平衡控制。以氣動低溫調節閥為例，其通過氣動薄膜執行機構接收控制器信號，驅動閥芯在閥座內移動，改變流通截面積從而調節流量。這種設計采用長頸型上閥蓋，將填料置于常溫環境，避免了低溫對密封材料的影響。例如，可拉伐閥門的氣動低溫調節閥采用奧氏體不銹鋼 S31603 并經過深冷處理，在 - 196℃時仍能保持良好的密封性和耐腐蝕性，泄漏量達 VI 級標準（零泄漏）。
近年來，行業出現了創新性解決方案。例如，通過調節室溫環境下的氣源壓力間接控制液氮流量，無需昂貴的低溫閥門。這種方案利用電動針閥或電氣比例閥調節杜瓦瓶內的氣體壓力，使液氮蒸發速度與冷卻需求動態匹配，實現 - 196℃溫區的精準控制。相較于傳統方法，該技術可將溫度波動從 2-5℃降低至 ±0.5℃，同時避免了低溫閥門的高昂成本和維護難題。
- 執行機構：主流產品采用氣動薄膜或電動驅動。氣動方案響應速度快（可達毫秒級），適用于快速變化的工況；電動方案則便于集成智能控制模塊，實現遠程監控。
- 傳感器與控制器：溫度傳感器（如鉑電阻 PT100）實時監測液氮溫度，結合 PID 控制器形成閉環控制。部分高端系統引入雙閉環串級控制，主回路調節溫度，副回路優化壓力穩定性，確?？刂凭?。
- 閥門類型：
- 單座調節閥：結構緊湊，適用于高壓差場合，如 PN64 壓力等級，允許壓差最高達 3.8MPa。
- 波紋管調節閥：采用金屬波紋管密封，避免介質外漏，常用于航天等高安全要求領域。
- 科氏力質量流量計：直接測量質量流量，精度達 0.5 級，可同時輸出溫度、密度等參數，適用于 LNG 加注等高精度場景。
技術參數方面，典型產品覆蓋 - 60~-250℃溫度范圍，流量調節范圍從 0.1 立方米 / 小時到 15 升 / 分鐘，壓力等級 PN10-PN64，可調比最高達 50:1。例如，美國威盾 VTON 的超低溫調節閥已應用于 NASA 液氫加注管路（-253℃工況），并通過 MIL-STD-810G 認證。
- 工業領域：
- LNG 處理：在中石油江蘇 LNG 接收站，氣動低溫調節閥用于 - 162℃ BOG 再冷凝系統，連續運行 8 年無故障。
- 化工生產：控制液氮流量以調節反應釜溫度，確保高分子材料合成過程的穩定性。
- 醫療與生物科技：
- 細胞冷凍保存：通過精確流量控制維持 - 196℃液氮環境，某醫療中心采用該技術使細胞存活率提升至 98% 以上。
- 手術冷凍治療：微流量調節裝置（如富士金 FUJIKIN 的 CV0.0001 級產品）實現局部組織的精準冷凍。
- 電子制造：
- 芯片冷卻：在半導體封裝環節，液氮吹掃法結合壓力控制方案，將晶圓溫度穩定在 - 150℃，提高焊接精度。
- 科研實驗：
- 超導磁體冷卻：液氦 / 液氮混合系統中，流量調節裝置確保磁體在 4.2K 超低溫下穩定運行。
- 材料性能瓶頸：
- 問題：普通不銹鋼在 - 196℃時易發生脆化，密封材料（如 Viton）低溫下彈性下降。
- 對策：采用深冷處理的奧氏體不銹鋼（如 S31603），其 - 196℃沖擊功≥100J；密封件改用聚四氟乙烯（PTFE）復合材料。
- 控制精度不足：
- 問題：傳統流量控制受液氮蒸發滯后效應影響，溫度波動較大。
- 對策：引入電加熱補償技術，當溫度低于設定值時自動啟動加熱模塊，實現 ±0.1℃的高精度控制。
- 能耗與成本：
- 問題：傳統低溫閥門成本高，且液氮蒸發導致能耗增加。
- 對策：采用自增壓液氮罐技術，通過微量加熱產生過壓驅動液氮流動，無需電磁閥和額外氣源，能耗降低 30% 以上。
- 智能化與物聯網集成：
- 基于 AI 的預測性維護系統可通過分析歷史數據，提前預警閥門磨損或泄漏風險。
- 工業物聯網（IIoT）平臺實現多站點集中監控，例如某食品企業通過遠程調節液氮流量，使冷凍能耗降低 15%。
- 節能設計創新：
- 新型絕熱材料（如真空多層絕熱）將液氮蒸發率從 5%/ 天降至 1% 以下。
- 余熱回收技術利用液氮汽化潛熱預熱工藝水，實現能源循環利用。
- 微型化與高精度：
- 壓電驅動的微流量調節閥（如富士金 FUJIKIN 產品）可控制低至 0.0001 升 / 分鐘的流量，滿足精密儀器冷卻需求。
- 科氏力質量流量計與 MEMS 傳感器結合，體積縮小 50%，精度提升至 0.2 級。
液氮管路流量調節裝置的發展始終圍繞 “精準、安全、高效” 三大核心目標。從早期依賴進口高端產品到自主創新突破，中國企業如福建雙輪弗瑞已實現超低溫調節閥的國產化，并在 LNG、航天等領域替代進口。未來，隨著材料科學、智能控制和物聯網技術的融合，這一領域?qū)⑦M一步向智能化、綠色化方向演進，為低溫技術的廣泛應用提供堅實支撐。
